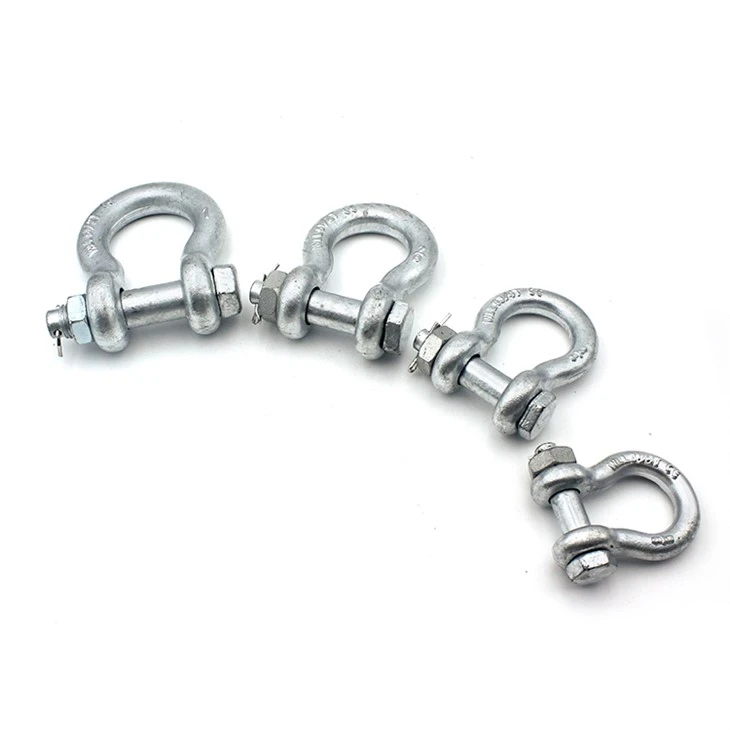

US Creole Bolt Kalite Anchor Bow Shackle G2130
G2130 Ameriken banza banza se apatni a klasik style Ameriken an banbou ankadreman. Ak diferans nan pi gwo ant ankadreman an peny se itilize nan nwa boulon fèmen ak pou asire degre ki pi wo nan fèmti. G2130 ankadreman prensipal estrikti a lè l sèvi avèk asye a 45, asye alyaj ka itilize dapre ...
Dekri teren
G2130 Ameriken banza banza se apatni a klasik style Ameriken an banbou ankadreman. Ak diferans nan pi gwo ant ankadreman an peny se itilize nan nwa boulon fèmen ak pou asire degre ki pi wo nan fèmti.
G2130 ankadreman prensipal estrikti a lè l sèvi avèk 45 asye a, asye alyaj ka itilize selon kondisyon kliyan. Bolt pati nan tout itilize nan asye alyaj asire sekirite a ak estabilite nan chenn.
G2130 tretman sifas tretman ak lòt gwo rakbwa se menm bagay la tou kòm itilize nan teknoloji galvanised, kò a antravè gen mouye, anti-korozyon efè
Jie Chao antravè ekip enspeksyon pou chak pakèt de chèn pou enspeksyon chajman
1, gwo bout bwa ta dwe lis ak lis, pa gen fant, bor pwenti, ak sou-boule ak lòt domaj, ka zòn nan sispèk ka itilize loup ak lòt mwayen pou revizyon.
2, baton doub chay la sekirite kòm yon tès chaj tès la. Pyen an arbr pa dwe gen deformation pèmanan, epi yo ka lib rotation apre yo te fin lage. Boukl longè gwosè dimansyon pa dwe depase O.25% oswa O.5mm. 300 tòn sa yo 2 fwa chay la sekirite kòm tès la chaj tès, 300 tòn 1.33 fwa chay la sekirite kòm tès la chaj tès.
3, taye echantiyon fyabilite echantiyon. Chaj la se doub chay egzamen an. Kole pa dwe parèt kraze oswa chenn pèdi kapasite nan pote nan deformation la.
Nominal | Dimansyon (mm) | Travay | Pwa | |||||||||||
Chaj | ||||||||||||||
Gwosè | Limit | (KG) | ||||||||||||
(nan) | A | B | C | D | E | F | G | H | L | M | P | (tòn) | 2130 | 2150 |
3/16 " | 9.65 | 6.35 | 22.40 | 4.85 | 15.20 | 14.20 | - | 37.30 | 24.90 | - | 32.77 | 1/3 | 0.03 | 0.03 |
1/4 " | 11.90 | 7.85 | 28.70 | 6.35 | 19.80 | 15.50 | 19.05 | 46,70 | 32.50 | 15.49 | 39.62 | 1/2 | 0.05 | 0.06 |
5/16 " | 13.50 | 9.65 | 31.00 | 7.85 | 21.30 | 19.10 | 25.40 | 53.00 | 37.30 | 19.05 | 46.23 | 3/4 | 0.10 | 0.10 |
3/8 " | 16.80 | 11.20 | 36.60 | 9.65 | 26.20 | 23.10 | 30.99 | 63.00 | 45.20 | 23.11 | 55.12 | 1 | 0.15 | 0.15 |
7/16 " | 19.10 | 12.70 | 42.90 | 11.20 | 29.50 | 26.90 | 36.09 | 74.00 | 51.50 | 41.15 | 63.75 | 1-1 / 2 | 0.22 | 0.22 |
1/2 " | 20.60 | 16.00 | 47.80 | 12.70 | 33.30 | 30.20 | 41.04 | 83.50 | 58.50 | 45.97 | 71.12 | 2 | 0.36 | 0.34 |
5/8 " | 26.90 | 19.10 | 60.50 | 16.00 | 42.90 | 38.10 | 50.80 | 106.00 | 74.50 | 58.67 | 89.66 | 3-1 / 4 | 0.76 | 0.67 |
3/4 " | 31.80 | 22.40 | 71.50 | 19.10 | 51.00 | 46.00 | 60.45 | 126.00 | 89.00 | 69.85 | 103.38 | 4-3 / 4 | 1.23 | 1.14 |
7/8 " | 36.60 | 25.40 | 84.00 | 22.40 | 58.00 | 53.00 | 71.37 | 148.00 | 102.00 | 81.03 | 119.63 | 6-1 / 2 | 1.79 | 1.74 |
1 " | 42.90 | 28.70 | 95.50 | 25.40 | 68.50 | 60.50 | 81.03 | 167.00 | 119.00 | 93.73 | 134.87 | 8-1 / 2 | 2.57 | 2.52 |
1 1/8 " | 46.00 | 31.80 | 108.00 | 28.70 | 74.00 | 68.50 | 90.93 | 190.00 | 131.00 | 103.12 | 149.86 | 9-1 / 2 | 3.75 | 3.45 |
1 1/4 " | 51.50 | 35.10 | 119.00 | 31.80 | 82.50 | 76.00 | 100.08 | 210.00 | 146.00 | 115.06 | 165.35 | 12 | 5.31 | 4.90 |
1 3/8 " | 57.00 | 38.10 | 133.00 | 35.10 | 92.00 | 84.00 | 111.25 | 233.00 | 162.00 | 127.00 | 183.13 | 13-1 / 2 | 7.18 | 6.24 |
1 1/2 " | 60.50 | 41.40 | 146.00 | 38.10 | 98.50 | 92.00 | 122.17 | 254.00 | 175.00 | 136.05 | 196.34 | 17 | 9.43 | 8.39 |
1 3/4 " | 73.00 | 51.00 | 178.00 | 44.50 | 127.00 | 106.00 | 146.05 | 313.00 | 225.00 | 162.05 | 229.87 | 25 | 15.40 | 14.20 |
2 " | 82.50 | 57.00 | 197.00 | 51.00 | 146.00 | 122.00 | 171.45 | 348.00 | 253.00 | 184.15 | 264.41 | 35 | 23.70 | 21.20 |
2-1 / 2 " | 105.00 | 70.00 | 267.00 | 66.50 | 184.00 | 145.00 | 203.20 | 453.00 | 327.00 | 238.25 | 344.42 | 55 | 44.60 | 38.60 |
3 " | 127.00 | 82.50 | 330.00 | 76.00 | 200.00 | 165.00 | 215.90 | 546.00 | 365.00 | 279.40 | 419.10 | 85 | 70.00 | 56.00 |
3-1 / 2 " | 133.00 | 95.50 | 372.00 | 92.00 | 229.00 | 203.00 | - | 626.00 | 419.00 | - | 482.60 | 120 | 120.00 | |
4 " | 140.00 | 108.00 | 368.00 | 104.00 | 254.00 | 229.00 | - | 653.00 | 468.00 | - | 501.65 | 150 | 153.00 | |
